Mybatis 源码学习-全流程图解读

科哒大约 3 分钟

一、案例背景说明

业务场景：通过用户ID查询用户信息
涉及对象：

  • User类（POJO，含id, name, age字段）
  • UserMapper接口（定义selectUserById方法）
  • UserMapper.xml（含SQL映射配置）

二、全流程分步解读（结合源码）

阶段1：配置初始化

📁 配置文件加载

<!-- mybatis-config.xml -->
<configuration>
  <environments default="development">
    <environment id="development">
      <transactionManager type="JDBC"/>
      <dataSource type="POOLED">
        <property name="driver" value="com.mysql.jdbc.Driver"/>
        <property name="url" value="jdbc:mysql://localhost:3306/test"/>
      </dataSource>
    </environment>
  </environments>
  <mappers>
    <mapper resource="UserMapper.xml"/>
  </mappers>
</configuration>

🔧 关键源码节点：

  • XMLConfigBuilder：解析XML配置文件（核心方法parseConfiguration()）
  • Configuration：全局配置容器（存储environments、mappedStatements等）
  • SqlSessionFactoryBuilder：通过build()方法生成SqlSessionFactory
// 源码路径：org.apache.ibatis.session.SqlSessionFactoryBuilder
public SqlSessionFactory build(InputStream inputStream) {
  XMLConfigBuilder parser = new XMLConfigBuilder(inputStream, null, null);
  return build(parser.parse()); // 最终生成DefaultSqlSessionFactory
}

阶段2：会话创建

🚪 SqlSession创建流程

// 应用层代码
SqlSession sqlSession = sqlSessionFactory.openSession();

🔧 源码执行链路：

  1. DefaultSqlSessionFactory.openSession()
    • 从TransactionFactory获取Transaction对象（JDBC事务）
    • 创建Executor执行器（根据配置选择SIMPLE/REUSE/BATCH模式）
  2. Executor层级结构：

阶段3：Mapper代理绑定

🎯 接口方法调用

UserMapper mapper = sqlSession.getMapper(UserMapper.class);
User user = mapper.selectUserById(1);

🔧 动态代理机制：

  • MapperProxy（JDK动态代理核心类）
// 源码路径：org.apache.ibatis.binding.MapperProxy
public Object invoke(Object proxy, Method method, Object[] args) {
  final MapperMethod mapperMethod = cachedMapperMethod(method);
  return mapperMethod.execute(sqlSession, args); // 路由到SQL执行
}
  • MappedStatement：存储SQL映射元数据（SQL类型、参数映射、结果映射）

阶段4：SQL执行引擎

⚙️ 执行器工作流（以PreparedStatement为例）：

  1. StatementHandler创建
    • RoutingStatementHandler根据Statement类型路由到具体实现
    • PreparedStatementHandler处理参数化SQL
  2. 参数处理
// 源码片段：DefaultParameterHandler.setParameters()
for (ParameterMapping pm : parameterMappings) {
  Object value = metaObject.getValue(pm.getProperty());
  typeHandler.setParameter(ps, i, value, jdbcType);
}

- **ParameterHandler**：通过`TypeHandler`转换Java对象到JDBC参数
  1. SQL执行
// 源码路径：SimpleExecutor.doQuery()
Statement stmt = prepareStatement(handler, log);
return handler.query(stmt, resultHandler);

阶段5：结果集映射

📊 结果处理流程：

  1. ResultSetHandler：
    • 使用ResultMap解析映射规则
    • 通过反射构建POJO对象
  2. 嵌套对象处理（源码示例）：
// DefaultResultSetHandler.createResultObject()
if (resultMap.hasNestedResultMaps()) {
  return createNestedResultObject(rsw, resultMap, columnPrefix);
} else {
  return createPlainResultObject(rsw, resultMap, columnPrefix);
}

三、核心设计模式解析

设计模式应用场景对应组件/源码
工厂模式SqlSession创建SqlSessionFactory/DefaultSqlSessionFactory
动态代理Mapper接口实现MapperProxy/MapperProxyFactory
模板方法执行流程标准化BaseExecutor中的doQuery模板
责任链模式插件拦截机制InterceptorChain
建造者模式配置对象构建XMLConfigBuilder/XMLMapperBuilder

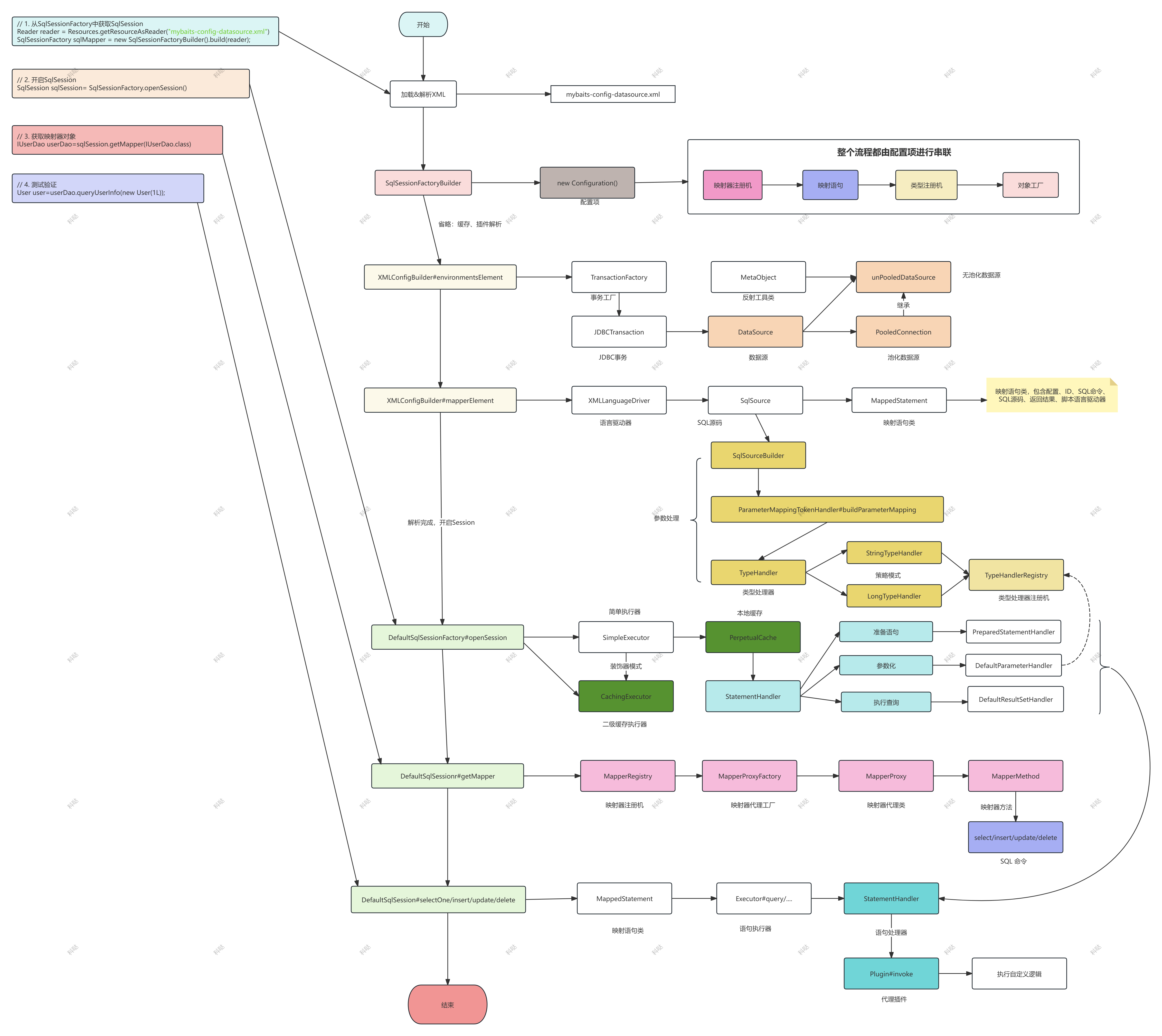

四、全流程可视化总结

五、调试学习建议

  1. 关键断点位置：
    • MapperProxy.invoke()：跟踪接口方法调用
    • SimpleExecutor.doQuery()：观察SQL执行过程
    • DefaultResultSetHandler.handleResultSets()：分析结果映射
  2. 日志配置：
<configuration>
  <settings>
    <setting name="logImpl" value="STDOUT_LOGGING"/>
  </settings>
</configuration>

通过此案例可完整跟踪MyBatis从配置加载到结果返回的全链路过程，建议结合IDEA的Debug功能逐层分析各组件协作关系。

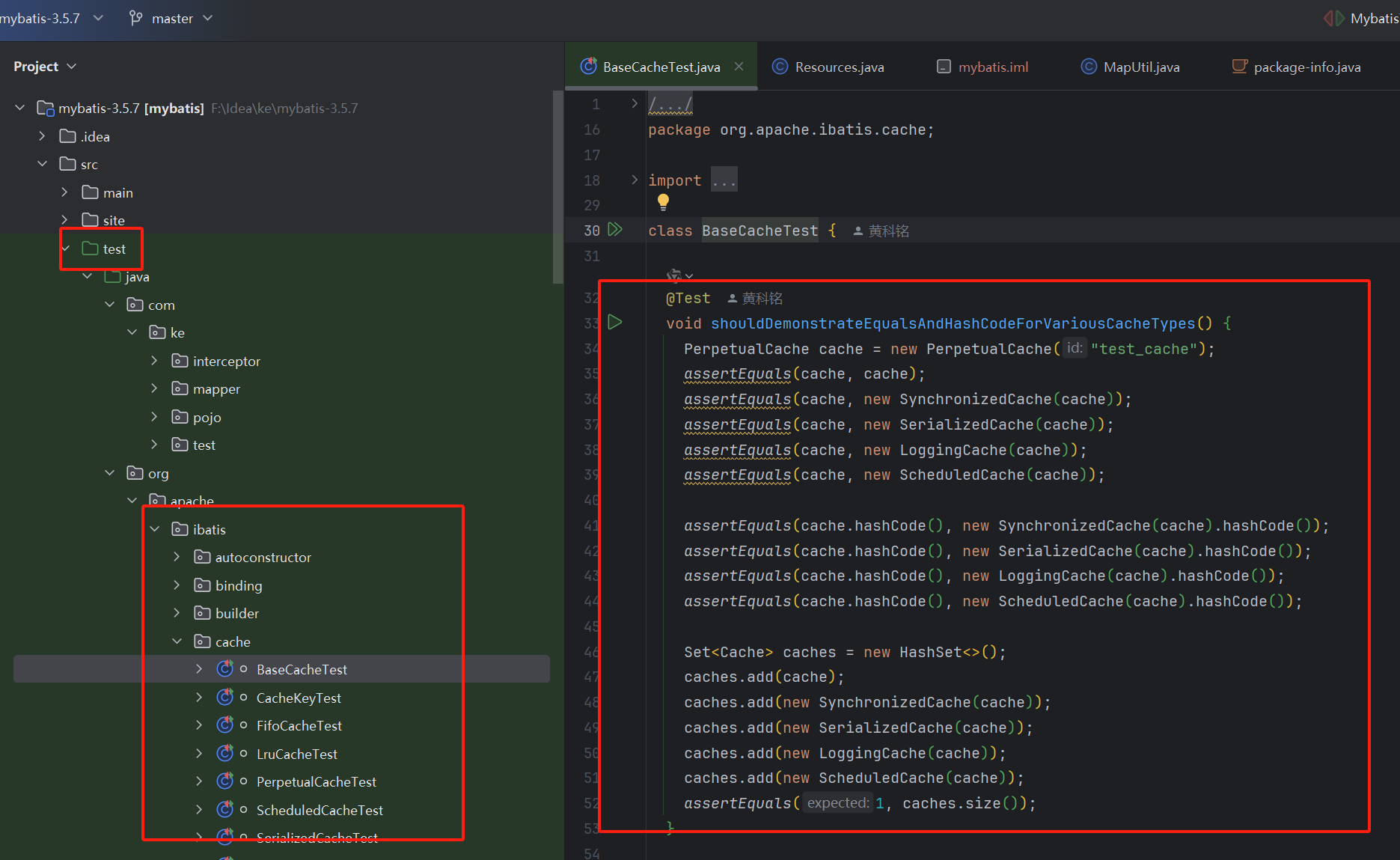

  1. 源码案例Test：

如果想深入理解某些功能点，也可以对源码的案例进行Debug分析，加深某些功能的理解。
